曲げ型吊筋

曲げ型吊筋とは

防波堤などのケーソンや被覆ブロック等を吊上げる部材です。

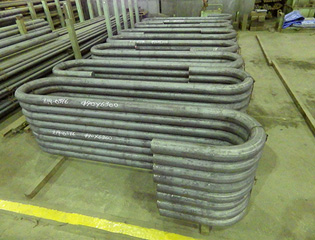

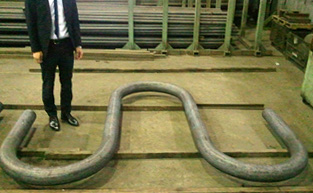

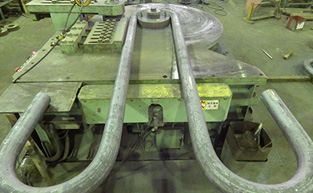

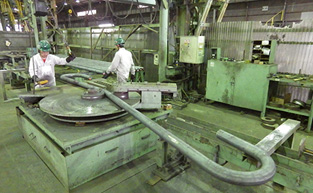

曲げ型吊筋製作サイズ

サイズ φ13～φ100　※1 φ100超～φ150
鋼種 ※2 普通鋼SS400
  • ※1. 形状および材質等により、曲げ加工寸法に制限があります。
    ご検討の際は、当社までご相談下さい。
  • ※2. 鋼種のご要望がございましたら、当社までご相談下さい。

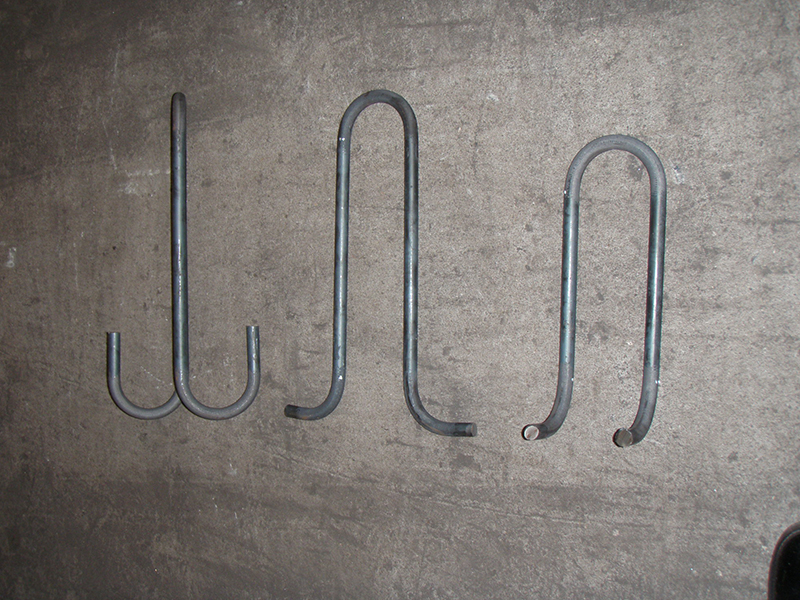

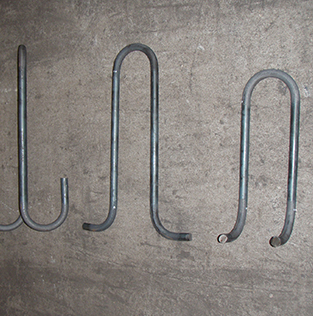

Ｄ型吊筋

各形状のケーソン･ブロックに合わせた設計･加工のご提案を致します。

棒径 重量
kg/m 		標準
曲げR 		標準
B
φ13 1.04 32.5 52
φ16 1.58 40 64
φ19 2.23 47.5 76
φ22 2.98 55 88
φ25 3.85 62.5 100
φ28 4.83 70 112
φ32 6.31 80 128
φ36 7.99 90 144
φ38 8.90 95 152
φ42 10.9 105 168
φ44 11.9 110 176
φ46 13.0 115 184
φ48 14.2 120 192
φ50 15.4 125 200
φ52 16.7 130 208
φ55 18.7 137.5 220
φ60 22.2 150 240
棒径 重量
kg/m 		標準
曲げR 		標準
B
φ65 26.0 162.5 260
φ70 30.2 175 280
φ75 34.7 187.5 300
φ80 39.5 200 320
φ85 44.5 212.5 340
φ90 49.9 225 360
φ95 55.6 237.5 380
φ100 61.7 300 400
曲げ半径（Ｒ）
・φ16～φ95　⇒Ｒ=2.5φ
・φ100～　　 ⇒Ｒ=3φ
跳ね上げ（Ｂ）
・Ｂ≧4φ
※コンクリート標準示方書より

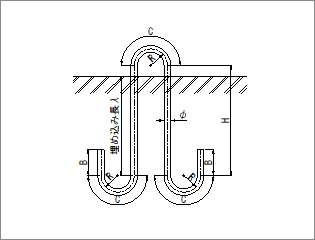

Ｄ型吊筋の形状寸法
  • 土留め工
  • 仮締切工
  • 護岸工

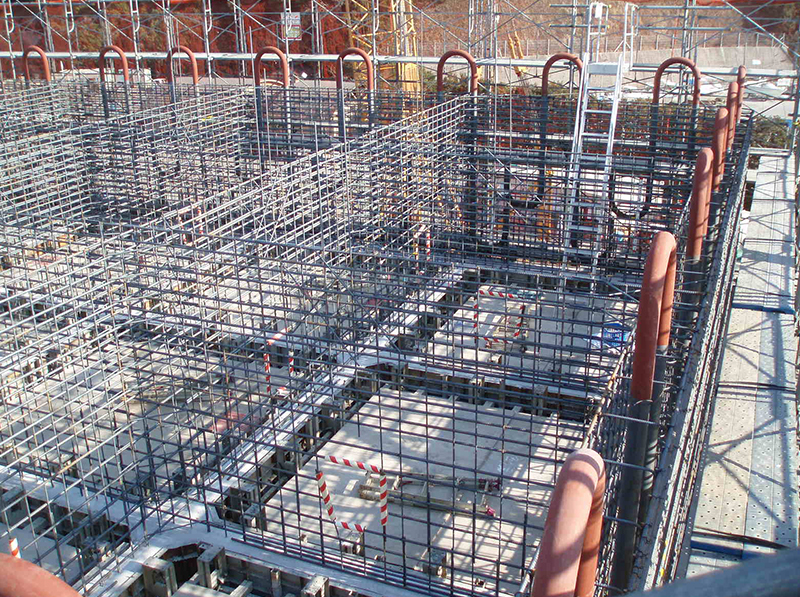

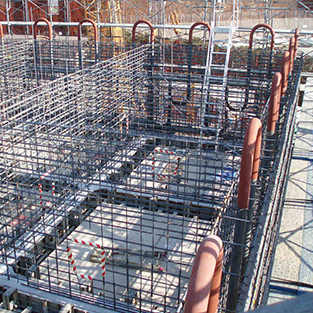

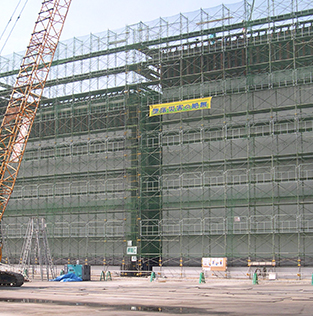

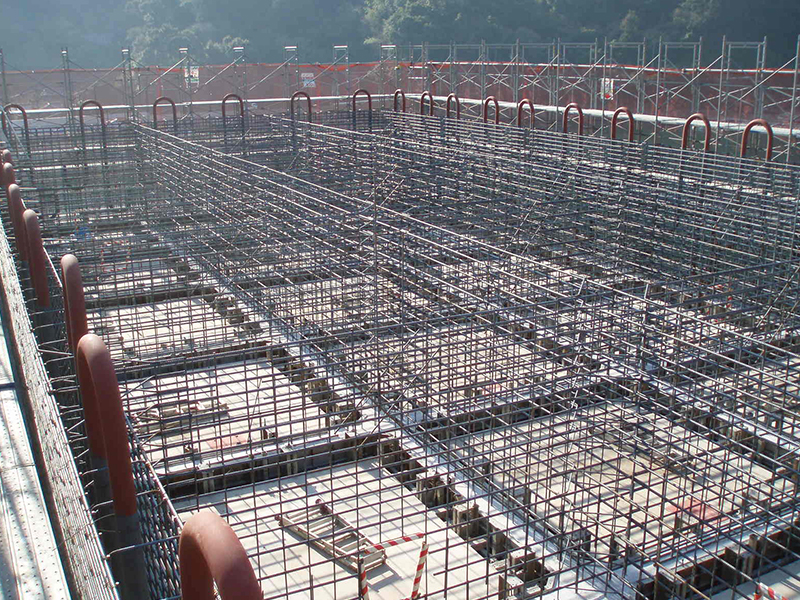

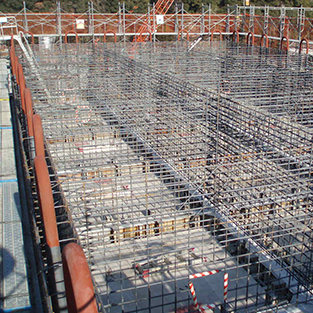

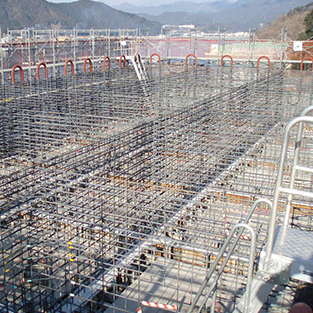

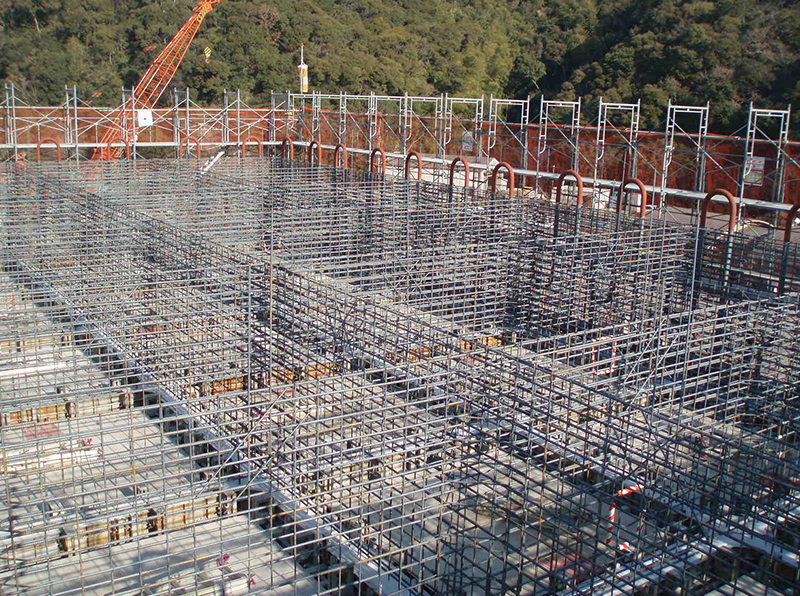

Example of use

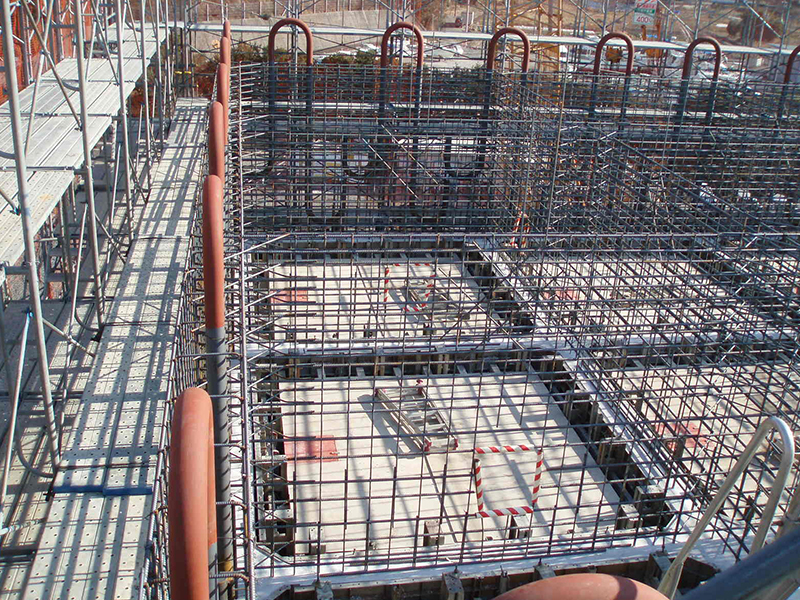

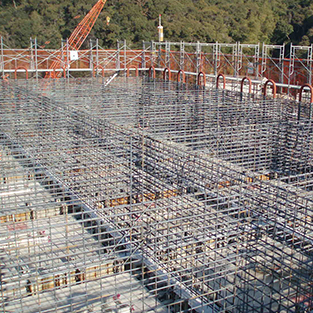

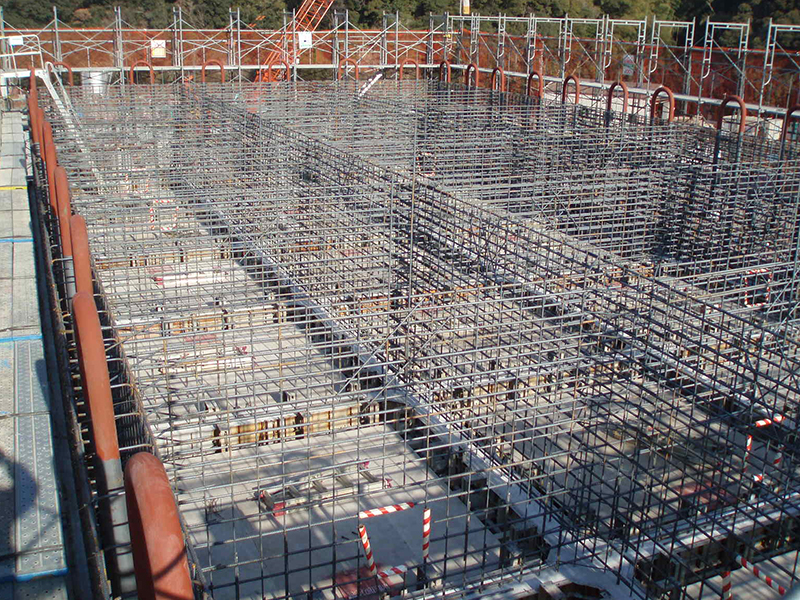

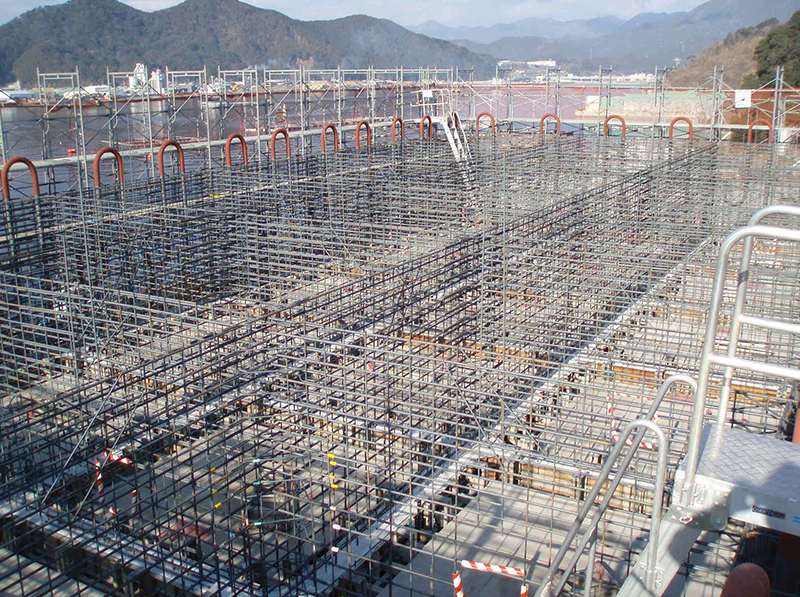

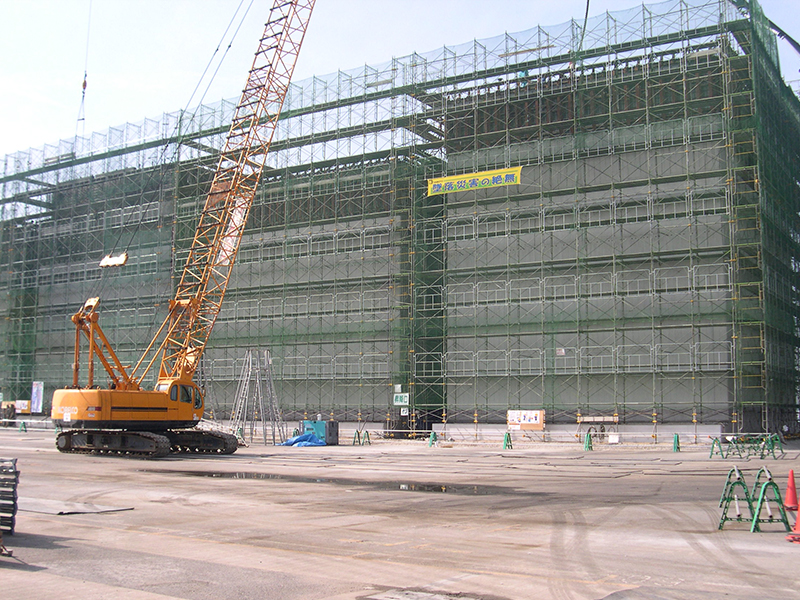

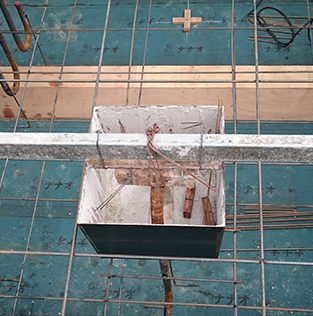

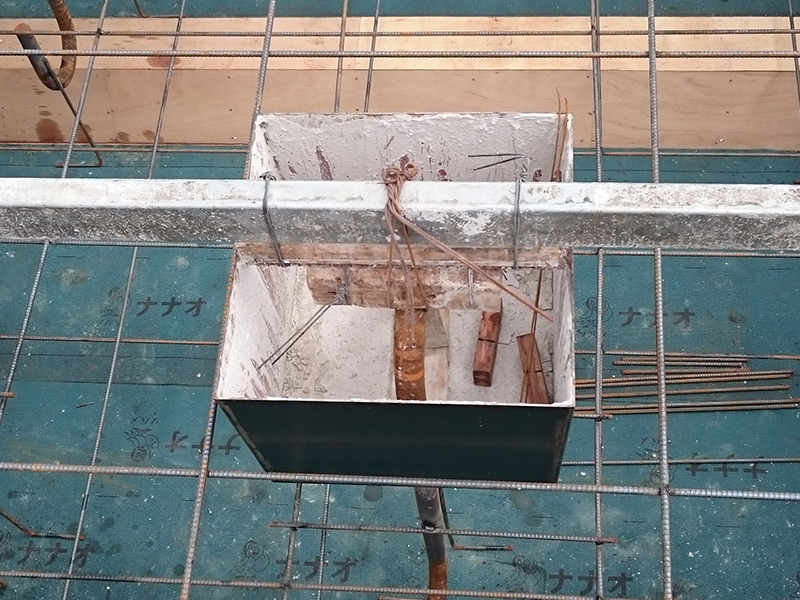

使用例
